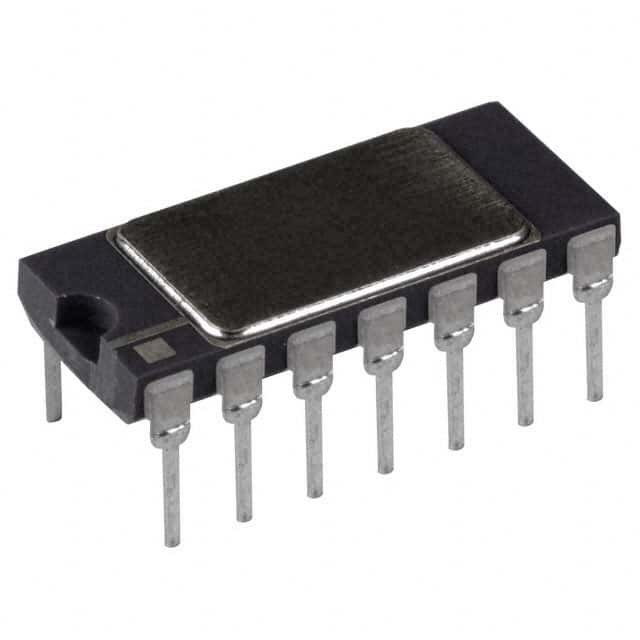

AD734SQ/883B/CDIP-14/multiplicateurs/diviseurs
L'AD734 est une grande vitesse précise, le multiplicateur analogue de quatre-quart de cercle qui est goupille compatible avec l'AD534 industriellement compatible et fournit la fonction de transfert W = XY/U. L'AD734 fournit à un bas résultat de tension d'impédance (20 V pp) une largeur de bande de toute puissance de 10 mégahertz. L'erreur statique totale (graduation, compensations, et non-linéarités combinées) est 0,1% de complet. La déformation est en général moins que le dBc −80 et garanti. La basse capacité X, les entrées de Y, et de Z sont entièrement différentielles. Dans la plupart des applications, aucun composant externe n'est exigé pour définir la fonction.
La tension interne de graduation (dénominateur), U, est 10 V, dérivés d'une référence enterrée-Zener de tension. Une nouvelle caractéristique fournit à l'option de substituer une tension externe de dénominateur, laissant l'utilisation de l'AD734 comme diviseur de deux-quart de cercle une gamme de dénominateur de 1000:1 et une largeur de bande de signal qui demeure de 10 mégahertz à un gain de 20 DBs, 2 mégahertz à un gain du DB 40, et 200 kilohertz à un gain du DB 60, à un produit de gain-largeur de bande de 200 mégahertz.
La représentation avancée de l'AD734 est réalisée par une combinaison de nouvelles techniques de circuit, l'utilisation d'un processus bipolaire complémentaire à grande vitesse, et une approche nouvelle au règlage de laser basé sur des signaux à C.A. plutôt que les méthodes usuelles de C.C. La grande largeur de bande (>40 mégahertz) des étapes d'entrée d'AD734 et le produit de gain-largeur de bande de 200 mégahertz du noyau de multiplicateur permettent à l'AD734 d'être employé comme bas démodulateur de déformation avec des fréquences d'entrée aussi hautes que 40 mégahertz tant que la fréquence désirée de sortie est moins de 10 mégahertz.
Les AD734AQ et les AD734BQ sont spécifiés pour la température ambiante industrielle de −40°C à +85°C et venir dans 14 une avance CERDIP et 14 un paquet de l'avance PDIP. L'AD734SQ/883B, disponible traité à MIL-STD-883B pour la gamme militaire de −55°C à +125°C, est disponible dans 14 une avance CERDIP.
| Attribut de produit | Valeur d'attribut |
|---|---|
| Analog Devices Inc. | |
| Catégorie de produit : | Multiplicateurs/diviseurs |
| 16,5 V | |
| + 125 C | |
| - 55 C | |
| Par le trou | |
| CDIP-14 | |
| Tube | |
| Marque : | Analog Devices |
| Taille : | 3,56 millimètres (de maximum) |
| Tension d'entrée : | 12,5 V |
| Longueur : | 19,94 millimètres (de maximum) |
| Courant d'approvisionnement d'opération : | 12 mA |
| Type de produit : | Multiplicateurs/diviseurs |
| Série : | AD734 |
| Quantité de paquet d'usine : | 25 |
| Sous-catégorie : | Logique IC |
| Largeur : | 7,87 millimètres (de maximum) |
| Poids spécifique : | 0,042329 onces |
