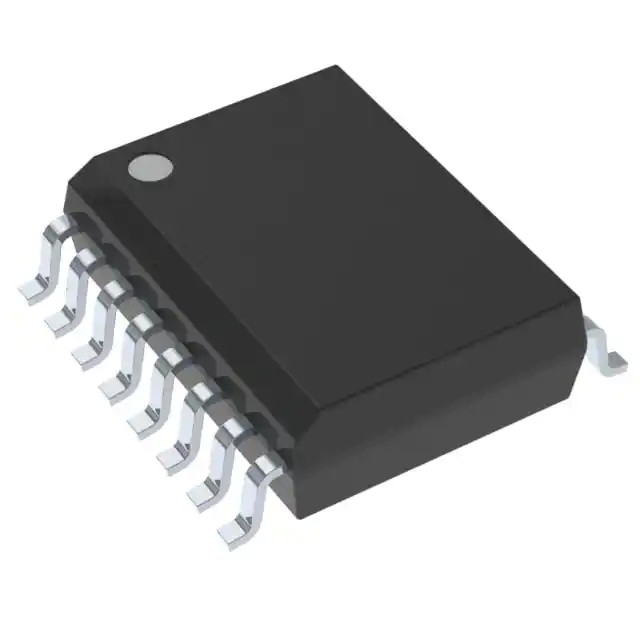

Émetteur-récepteur octal d'autobus de SN74LVC4245ADWR

SN74LVC4245ADWR/autobus octal Trncvr et 3.3-5V W/3-St Otpt émetteurs-récepteurs d'autobus

Ceci émetteur-récepteur noninverting (octal) à 8 bits d'autobus contient deux rails distincts d'approvisionnement ; Le port de B a VCCB, qui est placé à 3,3 V, et un port a VCCA, qui est placé à 5 V. Ceci tient compte de la traduction d'un 3.3-V à un environnement 5-V, et vice versa.

Le dispositif de SN74LVC4245A est conçu pour la liaison asynchrone entre les bus de données. Le dispositif transmet des données de l'autobus d'A à l'autobus de B ou de l'autobus de B à l'autobus d'A, selon le niveau de logique à l'entrée du direction-contrôle (DIR). Sortie-permettez l'entrée (OE) peut être employé pour désactiver le dispositif ainsi les autobus sont effectivement isolés. Les circuits de contrôle (DIR, OE) sont actionnés par VCCA.

Le terminal de dispositif de SN74LVC4245A permet au concepteur de commuter à un dispositif SN74LVC4245 terminal normal d'all-3.3-V ou d'all-5-V 20 sans relayout de conseil. Le concepteur utilise les circulations de données pour les bornes 2 – 11 et 14-23 du dispositif de SN74LVC4245A pour aligner avec “le terminal 245 conventionnel.
