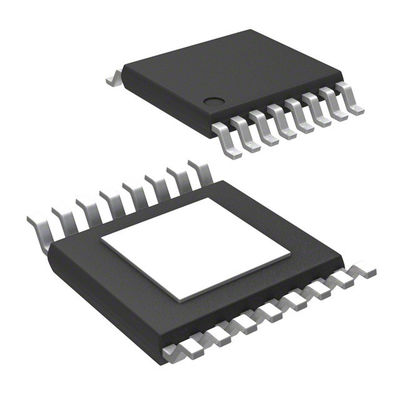

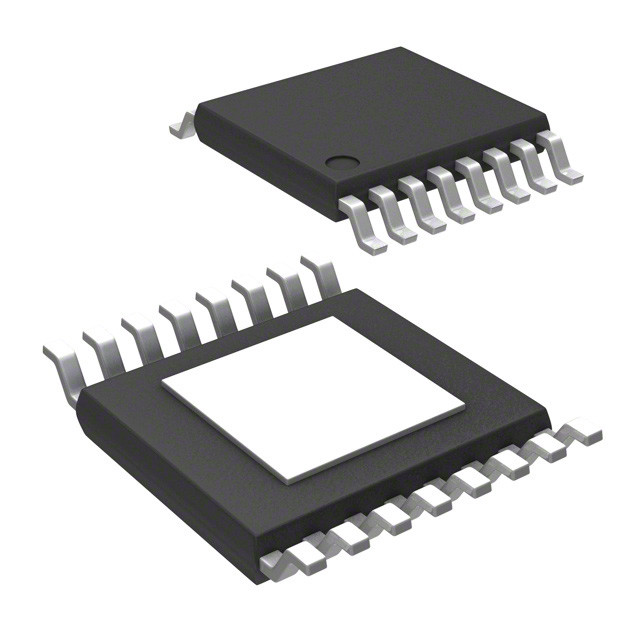

Régulateurs de tension de TPS7B7702QPWPRQ1/HTSSOP-16/LDO
La famille TPS7B770x-Q1 des dispositifs comportent un régulateur simple et double, à haute tension de bas-abandon scolaire (LDO) avec la détection actuelle, conçue pour fonctionner avec un grand choix d'entrée-tension à partir de 4,5 V à 40 V (protection de décharge de charge 45-V).
Ces dispositifs fournissent à la puissance aux amplificateurs à faible bruit de l'antenne active par un câble coaxial 300 mA par courant de canal. Chaque canal fournit également une tension réglable de sortie de 1,5 V à 20 V. Ces dispositifs fournissent des diagnostics par les goupilles actuelles de sens et d'erreurs. Pour surveiller le courant de charge, des circuits du côté haut d'actuel-sens fournissent une sortie analogique proportionnelle au courant senti de charge. Le sens actuel précis permet la détection des états ouverts, normaux, et de court-circuit sans besoin davantage de calibrage. Le sens actuel peut être multiplexé entre les canaux et les dispositifs pour économiser des ressources du convertisseur analogique-numérique (CDA). Chaque canal met en application également la limite actuelle réglable avec une résistance externe.
Une diode inverse intégrée de polarité élimine le besoin de diode externe. Ces dispositifs comportent l'arrêt thermique standard, la protection de court-à-batterie sur la sortie, et la protection actuelle inverse. Chaque canal a la protection inductive interne de bride sur la sortie pendant le commutateur inductif.
Ces dispositifs fonctionnent au-dessus – d'un 40°C à la température ambiante de température ambiante de +125°C.
| Attribut de produit | Valeur d'attribut |
|---|---|
| Texas Instruments | |
| Catégorie de produit : | Régulateurs de tension de LDO |
| SMD/SMT | |
| HTSSOP-16 | |
| 1,5 V à 20 V | |
| 300 mA | |
| Sortie 2 | |
| Positif | |
| 18 uA | |
| 4,5 V | |
| 40 V | |
| DB 73 | |
| Réglable | |
| - 40 C | |
| + 125 C | |
| 350 système mv | |
| AEC-Q100 | |
| TPS7B7702-Q1 | |
| Bobine | |
| Coupez la bande | |
| MouseReel | |
| Marque : | Texas Instruments |
| Tension d'abandon scolaire - maximum : | 500 système mv |
| Ligne règlement : | 10 système mv |
| Règlement de charge : | 20 système mv |
| Humidité sensible : | Oui |
| Courant d'approvisionnement d'opération : | 600 uA |
| Chaîne de température de fonctionnement : | - 4 |
| Chaîne de tension de sortie : | 1,5 V à 20 V |
| Produit : | Régulateurs de tension de LDO |
| Type de produit : | Régulateurs de tension de LDO |
| Quantité de paquet d'usine : | 2000 |
| Sous-catégorie : | PMIC - Gestion IC de puissance |
| Type : | Antenne à canal double LDO avec le sens actuel |
| Poids spécifique : | 0,004586 onces |
