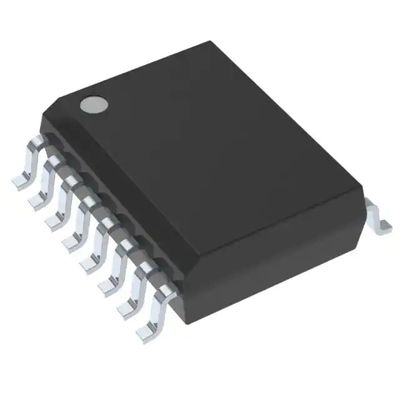

LM5002MAX/NOPB/régulateurs de tension de changement 3.1-75V Vin large
Le régulateur à haute tension de mode du commutateur LM5002 comporte toutes les fonctions nécessaires pour mettre en application la poussée à haute tension efficace, le retour rapide, le SEPIC et les convertisseurs en avant, utilisant peu de composants externes.
Ce régulateur facile à utiliser intègre un transistor MOSFET du N-canal 75-V avec une limite de courant de pointe 0.5-A. Le contrôle actuel de mode fournit la compensation de boucle et la réaction en soi simples de ligne-tension pour le rejet supérieur des coupures d'entrée. La fréquence de changement est placée avec une résistance simple et est des jusqu'à 1,5 mégahertz programmable. L'oscillateur peut également être synchronisé à une horloge externe. Les caractéristiques de protection supplémentaires incluent : limite actuelle, arrêt thermique, lock-out de sousvoltage et capacité à distance d'arrêt. Le dispositif est disponible en les deux 8 goupille SOIC et 8 paquets de la goupille WSON.
| Attribut de produit | Valeur d'attribut |
|---|---|
| Texas Instruments | |
| Catégorie de produit : | Régulateurs de tension de changement |
| RoHS : | Détails |
| SMD/SMT | |
| SOIC-8 | |
| Poussée, retour rapide, SEPIC | |
| 1,26 V à 75 V | |
| 500 mA | |
| 1 sortie | |
| 3,1 V | |
| 75 V | |
| 50 kilohertz à 1,5 mégahertz | |
| - 40 C | |
| + 125 C | |
| LM5002 | |
| Bobine | |
| Coupez la bande | |
| MouseReel | |
| Marque : | Texas Instruments |
| Tension d'entrée : | 3,1 V à 75 V |
| Courant d'approvisionnement d'opération : | 3,1 mA |
| Type de produit : | Régulateurs de tension de changement |
| Arrêt : | Arrêt |
| Quantité de paquet d'usine : | 2500 |
| Sous-catégorie : | PMIC - Gestion IC de puissance |
| Tension d'alimentation - minute : | 3,1 V |
| Type : | Intensifiez |
| Poids spécifique : | 0,006596 onces |
