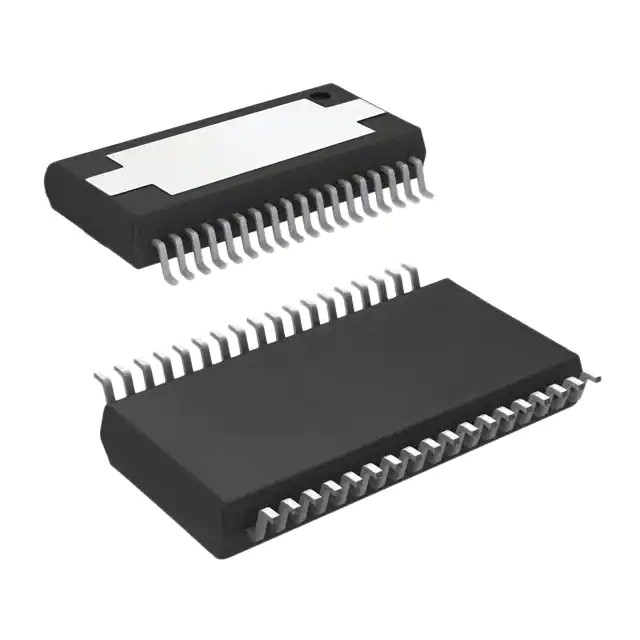

DRV8332DKDR/moteur/contrôleurs de mouvement/allumage et conducteur triphasé de moteur des conducteurs PWM
Caractéristiques
• Étape à haute efficacité de puissance (jusqu'à 97%) avec les bas transistors MOSFET du RDS (dessus) (mΩ 80 à TJ = 25°C)
• Tension d'alimentation de fonctionnement jusqu'à 50 V (maximum 70-A absolu)
• DRV8312 (protection de puissance vers le bas) : jusqu'au courant continu de la phase 3.5-A (crête 6.5-A)
• DRV8332 (protection de puissance) : jusqu'au courant continu de la phase 8-A (crête 13-A)
• Contrôle indépendant de trois phases
• Fréquence d'opération de PWM jusqu'à 500 kilohertz
• Circuits intégrés d'autoprotection comprenant le sousvoltage, la température excessive, la surcharge, et le court-circuit
• Protection actuelle de limite de Cycle-par-cycle programmable
• Approvisionnement indépendant et goupilles moulues pour chaque demi pont
• Commande intelligente de porte et prévention croisée de conduction
• Aucun séparateur ou diode externe de Schottky n'est exigé
| Attribut de produit | Valeur d'attribut |
|---|---|
| Texas Instruments | |
| Catégorie de produit : | Moteur/mouvement/contrôleurs et conducteurs d'allumage |
| RoHS : | Détails |
| Fan/contrôleurs/conducteurs de moteur | |
| Phase 3 | |
| 0 V à 52,5 V | |
| 8 A | |
| 10,5 mA | |
| - 40 C | |
| + 85 C | |
| SMD/SMT | |
| HSSOP-36 | |
| Bobine | |
| Coupez la bande | |
| MouseReel | |
| Marque : | Texas Instruments |
| Caractéristiques : | FETs intégrés |
| Humidité sensible : | Oui |
| Nombre de sorties : | Sortie 3 |
| Fréquence d'opération : | 500 kilohertz |
| Tension de sortie : | 3,3 V |
| Type de produit : | Moteur/mouvement/contrôleurs et conducteurs d'allumage |
| Le RDS sur - la résistance de Drain-source : | 220 mOhms |
| Série : |
DRV8332 |
| Quantité de paquet d'usine : | 500 |
| Sous-catégorie : | PMIC - Gestion IC de puissance |
| Poids spécifique : | 0,112877 onces |
